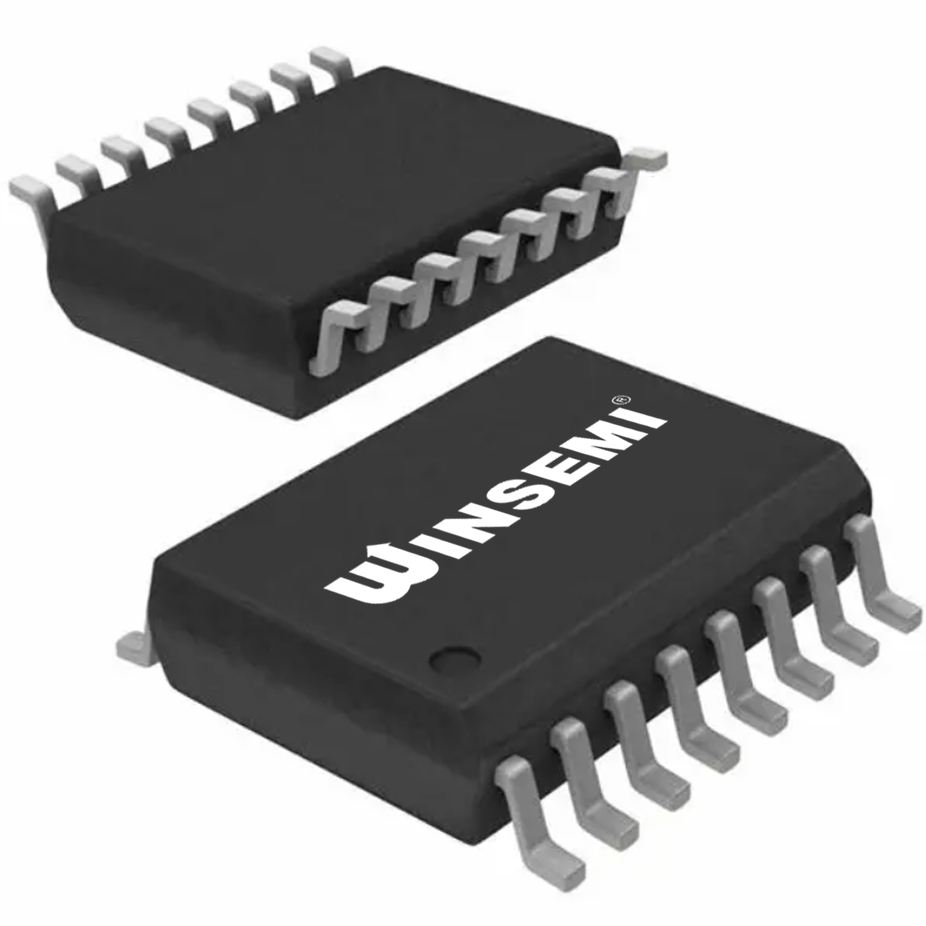

WS7140是一款高集成度140m Ω 的High-side單通道驅動開關芯片。用于搭配3V或者5V CMOS控制信號驅動12V車用負載,并提供先進的保護和告警功能。集成保護功能，如負載電流限制、功率限制、過載主動管理和超溫關機可配置閂鎖。管腳Fault用于故障或者閂鎖之后重新使能芯片。一個專用的多功能多路模擬輸出引腳提供復雜的診斷功能包括高精度比例負載電流檢測,電源電壓反饋和芯片溫度感知,除了檢測過載對地短路,對VCC短路和off狀態開負載短路。電流傳感器使能,在待機模式下或者有來自外圍的電路共享了類似的信息時,關閉內部傳感器使能。
