高效充電器控制芯片

產品描述

WS2597B采用原邊控制技術,待機功耗小于75mW,效率全面達到能效六要求。內置了線損補償和峰值電流補償,使得在全電壓/負載范圍內都能提供精準的恒壓和恒流模式:采用PFM控制,并且?guī)в须S機頻率抖動功能,和內置自適應軟驅動功能,減小了系統的EMI;采用雙峰值技術,輕載和空載時降低CS峰值,避免了音頻噪聲:全面的保護功能:采用WS2597B來設計系統,可以省去光耦,次級反饋控制電路,環路補償降低系統成本。

主要特點


  • 低待機功耗<75mw

  • 低啟動電流<1uA

  • 高效率(滿足能效六要求)

  • 內置隨機頻率抖動

  • 內置前沿消隱

  • 逐周期限流保護

  • VCC 欠壓鎖定和過壓保護

  • ±5% CC、CV 精度

  • 良好的動態特性(10%--任意負載)

  • CS 引腳和 CS 電阻開路保護

  • FB 上下分壓電阻開路/短路保護

  • 芯片 GND 開路保護

  • 輸出過壓保護

  • 輸出電壓過低保護

  • 過溫保護

  • 智能溫度調節(溫度過高時,輸出功率降低)

  • 次邊肖特基二極管短路保護

  • 變壓器飽和保護

  • CS 雙峰值技術,避免音頻噪聲

  • 專利的自適應的軟驅動功能

  • 外部可編程的 cable 補償,提高 CV 精度

  • 內置線電壓補償,提高 CC 精度

  • 內置 MOS 管

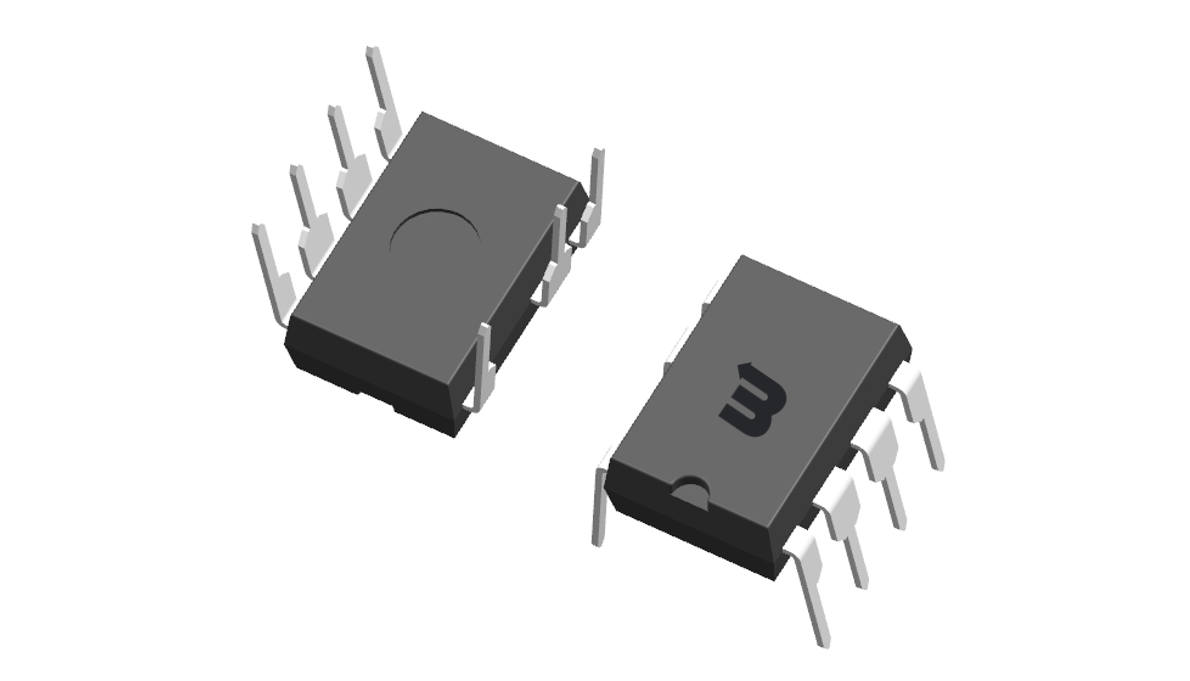

  • DIP-7 封裝


規格書

文檔名稱文檔描述下載
WS2597B_CN_A4699KB


WS2597B_CN_A4.pdf
