有源PFC 非隔離降壓型LED 驅動器

產品描述

WS9083 是一款專用于LED 的有源PFC 非隔離降壓型恒流驅動集成電路，芯片采用SUPER-THD?專利的THD 控制技術，無需外圍供電元件，且不會因?yàn)樽怨╇姸l(fā)燙；芯片還采用了專利的高頻率限制技術，避免在輸入電壓波谷處，因CS 太小而導致頻率過高；系統工作在谷底開關模式，轉換效率高，EMI 低，PF 高，輸出電流自動適應電感量的變化和輸出電壓的變化，從而真正實現了恒流驅動LED 工作。

WS9083 芯片內部集成550V 功率MOSFET，外圍只需要很少的器件就可以達到優異的恒流輸出。

WS9083 內部集成了豐富的保護功能，包括過壓保護，短路保護，逐周期電流保護，過溫調節技術和軟啟動等。

WS9083 具有極低的啟動電流和工作電流，可在全電壓交流輸入（85VAC~265VAC）范圍內高效驅動LED 工作。

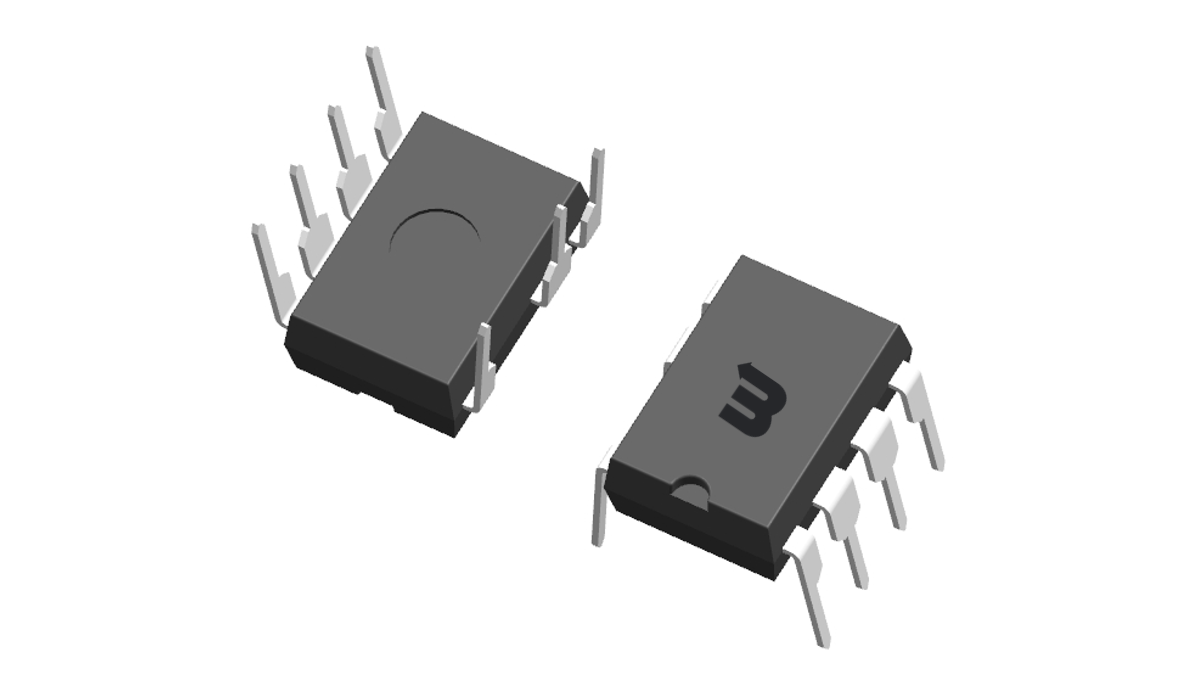

WS9083提供7-Pin的SOP-7和DIP-7封裝


主要特點


  • SUPER-THD?專利的THD控制技術

  • 專利的高頻率控制技術

  • 高PF值，低THD

  • 專利的動態溫度補償

  • 內置550V功率MOSFET

  • 無需輔助線圈供電

  • 谷底開關，高效率，低EMI

  • 自動補償電感的感量變化

  • 自動適應輸出電壓變化

  • LED短路保護

  • LED開路保護

  • 過溫調節技術

  • 外圍元件少
