高性能可控硅調光、非隔離LED 控制器

產品描述

DX3582 是一個高性能、單級結構主動式功率因數校正AC/DC 控制器,可用于LED 可控硅調光應用。DX3582 內部集成高壓MOSFET 和高精度LED 電流控制器,推薦用于非隔離BUCK 和BUCK BOOST 結構。

DX3582 采用獨特的LED 電流算法,保證了高精度的輸出電流調整率。DX3582 工作在臨界準諧振模式,其谷底開關特性抑制了開關噪音和提高了系統轉換效率。

DX3582 集成獨特的市電相位角度檢測方式,對不同類別的調光器都能自適應調整至額定轉換功率,在整個調光范圍內,主控芯片都參與輸出LED 電流控制。同時,當環境溫度異常升高時,芯片主動降低LED 輸出電流至觸發到過溫關斷保護。

DX3582 內置多種保護模式:軟啟動、OCP、UVLO、高溫反饋、OVP 和輸出短路保護等等。

主要特點


  • 可用于降壓BUCK 和升降壓Buck Boost 拓?fù)?/p>

  • 兼容120VAC/230VAC 市電切相調光器

  • 0~100% 寬范圍調光

  • <100uA 啟動電流

  • 高功率因數校正(PF>0.9)

  • 低電流諧波(THD<20%)

  • 高精度輸入和輸出電流調整率(<±3%)

  • 準諧振式谷底開關

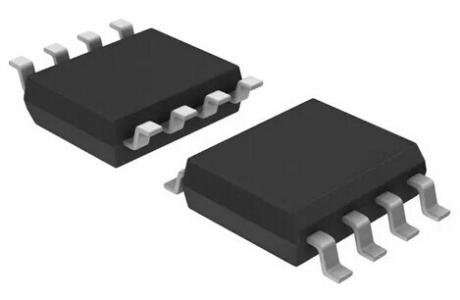

  • SOIC-8 和DIP8 封裝

  • 保護特性

  • 逐周期電流檢測

  • 過流保護

  • 輸出過壓保護

  • 輸出短路保護

  • 高溫反饋保護

  • 軟啟動模式降低主開關應力

  • 芯片欠壓保護


規格書

文檔名稱文檔描述下載
DX3582_CN_A1828KB

DX3582_CN_A1.pd
